Описание и сравнение моделей

Линейно-матричные принтеры были изначально разработаны как замена Алфавито-Цифровым Печатающим Устройствам (АЦПУ) и использовались для печати данных больших объёмов в вычислительных центрах. Однако важным отличием от АЦПУ является возможность печати на этих принтерах в графическом режиме, а также печать различных символов любых алфавитов, что значительно расширяет круг задач, решаемых этими устройствами.

Линейно-матричные принтеры OKI серии MX8000 представляют из себя массивные устройства печати на непрерывной фальцованной (сложенной гармошкой) перфорированной (в том числе многоэкземплярной до 6 слоёв) бумаге. Они не предназначены для печати на отдельных листах или для печати на рулонной бумаге, в том числе на перфорированной. Характеристики бумаги для печати на таких принтерах представлены в таблице ниже:

Изображение в линейно-матричных принтерах создаётся построчно (а не посимвольно, как в обычных матричных принтерах), поэтому скорость печати линейно-матричных принтеров приводится не в знаках в секунду, а в строках в минуту.

В серию MX8000 входят 4 основные модели, отличающиеся по скоростям печати. Ещё одно отличие, о котором следует упомянуть, говоря о линейно-матричных принтерах серии OKI MX8000 это исполнение корпуса. Существует 2 исполнения корпусов - кабинетное и пьедестальное. Кабинетное - это принтер, интегрированный с закрывающейся задней и передней дверцами тумбой. Пьедестальный - принтер установленный на металлические ножки. В обоих случаях принтеры оснащены колёсиками для их удобного перемещения по офису в случае необходимости.

Бумага, которая подаётся в принтер и выходит из него после печати будет находиться либо внутри тумбы в случае кабинетного принтера, либо снаружи на металлической решётке в передней (для подачи) и задней (для приёма) частях принтера. Вариант с кабинетным корпусом обеспечивает надёжную защиту бумаги и отпечатков, в то время как вариант с пьедестальным корпусом дешевле.

Внешне принтеры серии OKI MX8000 абсолютно одинаковые устройства, отличающиеся друг от друга только скорость печати и, соответственно, ценой. Именно по скоростям печати модели отличаются друг от друга:

Как видно, из названия модели довольно легко понять, какова её скорость, если последние три цифры номера умножить на 10, то получится скорость печати принтера в строках в минуту. Так как линейно-матричные принтеры могут сравниваться, в том числе, с обычными матричными принтерами, выше приводятся, также, скорости печати в пересчете на знаки в секунду. При этом принимается во внимание, что в строке помещается 136 знаков при печати с плотностью 10 знаков на дюйм.

Для того, чтобы перевести строки в минуту в привычные страницы в минуту, нужно сделать несколько несложных вычислений: длина листа формата А4 составляет 297мм или 11,7". При стандартной плотности печати 6 строк на дюйм получается, что на лист входит 70 строк (без учета полей). Таким образом, печатая 500 строк в минуту по 70 строк на листе принтер успеет напечатать 500/70=7 стр/мин. Таким образом скорости печати в страницах А4 в минуту будут составлять:

Но и это ещё не всё. Указанные скорости печати, как в строках, так и в страницах в минуту, относятся только к самому скоростному текстовому режиму печати - черновым шрифтом, при печати только заглавными буквами. Любые изменения шрифта или типа печати будут оказывать влияние на скорость следующим образом:

Скорости приведены в строках в минуту при печати заглавными/строчными буквами

[Рисунок = сравнение печати при различных типах шрифтов]

Чтобы перевести эти скорости в страницы в минуту просто поделите интересующую цифру на 70. Но и даже это ещё не всё! Всё сказанное выше относится только к режиму текстовой печати. В этом режиме данные поступают на принтер в виде текста и принтер печатает текст своим встроенным шрифтом. Такой режим обеспечивается в случае прямого копирования данных на принтер без использования драйвера или с помощью драйвера Generic/Text Only.

Однако если осуществляется печать векторными шрифтами Windows (например при печати документа, набранного в MS Word шрифтом Times New Roman), то в этом случае печать будет идти не в текстовом, а в графическом режиме, то есть принтер будет печатать не готовые символы, а точки, из которых изображение будет формироваться при помощи драйвера. В этом случае скорость печати будет существенно медленнее и измеряться она будет в дюймах в минуту, а зависеть скорость будет от разрешения, которое выбрано в драйвере при печати. В приведенной ниже таблице можно увидеть эту зависимость:

Скорости приведены в дюймах в минуту при различных разрешениях печати

Как мы уже поняли ранее, длина одного листа А4 составляет 11,7", то есть чтобы перевести приведенные скорости из дюймов в минуту в страницы в минуту, нужно поделить цифру из таблицы выше на 11,7" и таким образом мы увидим, что скорость печати линейно-матричных принтеров в режиме графической печати изменяется от 1,8 стр/мин (для принтера МХ8050 в режиме 90х96dpi) до 21,4 стр/мин (для принтера МХ8200 в режиме 60х48dpi). Все значения скоростей печати в страницах в минуту можно увидеть в следующей таблице:

Скорости приведены в страницах в минуту при различных разрешениях печати

Чтобы понять разницу в качестве печати в каждом из этих режимов, можно сравнить скан отпечатка в трех различных режимах:

[Рисунок = сравнение печати в различных разрешениях]

Позитивным моментом во всех этих вычислениях является тот факт, что по сути приведенные скорости относятся не чисто к формату А4, а к форме длиной 297мм (11,7") и любой ширины от минимальных 76мм (3") до максимальных 432мм (17") включительно: ширина формы никак не будет влиять на скорость печати! Максимальная ширина запечатки (зоны печати) составляет 13,6" или 345мм. Таким образом, из вышесказанного следует заключить, что использование линейно-матричных принтеров оправданно при работе в текстовом режиме при использовании чернового или Data Processing шрифтов и при копировании данных в формате ASCII непосредственно на принтер. Работа в графическом виде через драйвер едва ли будет целесообразной, если речь идёт о печати текстовых или табличных данных. Разумной, также, будет печать маркировки продукции, в том числе со штрих-кодами, что становится ещё более целесообразным при печати на самоклеящихся этикетках без опаски повредить клеевой слой: ведь при печати на линейно-матричном принтере носители не нагреваются, в отличие от принтеров лазерных.

Расходные материалы

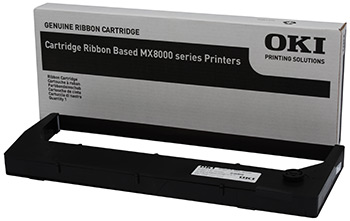

Расходным материалом для линейно-матричных принтеров серии MX8000 является картридж с черной красящей лентой. Внутри картриджа лента сложена в гармошку и склеена лентой Мёбиуса. Место склейки хорошо видно на рисунке ниже.

Интересно, что в отличие от остальных матричных принтеров и даже от предшествующих модификаций линейно-матричных принтеров, ресурс ленты которых измеряется в миллионах знаков, у этих картриджей ресурс заявлен в привычных страницах А4, что даёт возможность напрямую сравнивать с ресурсом расходных материалов в принтерах, использующих другие технологии печати.

Существует 2 типа картриджей, отличающихся друг от друга ресурсом (стандартный и расширенный), комплект из 4-х картриджей расширенного ресурса и комплект картриджей для "скрытой" печати (Secure Ribbon), используемый в основном для вывода пин-конвертов для пластиковых карт и другой конфиденциальной информации: в ленте этого картриджа не содержится краситель, а значит при печати с его использованием на верхнем листе пин-конверта не будет появляться изображение.

Следует обратить внимание, что эти картриджи не подходят к принтерам, в которых используется лента на бобинах, включая модели серии OKI MX1000 без букв CRB!

Технология

	Основа печатного механизма линейно-матричного принтера - это т.н. шаттл (слева): крупная металлическая конструкция, состоящая из станины шириной во всю ширину печати, на которой по горизонтали, вдоль всей станины устанавливаются печатающие молоточки (справа - на рисунке молоточки объединены в модули называемые фретами). При работе та часть шаттла, на которой установлены молоточки, совершает возвратно-поступательное движение с большой частотой и амплитудой, равной расстоянию между соседними молоточками (обычно - несколько миллиметров), приводимая в движение кривошипно-шатунным механизмом шаттла. В зависимости от скорости принтера, используются различные типы фретов с разным количеством молоточков (чем больше скорость, тем больше молоточков во фрете), при том что размеры самих фретов одинаковы, то есть расстояние между иголками от модели к модели меняется.
При движении из одной мёртвой точки в другую каждый из молоточков при необходимости наносит удар через ленту по бумаге, отчего при каждом движении из края в край на бумаге формируется полная горизонтальная линия будущего изображения, после чего бумага подаётся на один шаг вперед и шаттл начинает движение в обратную сторону (см. анимацию слева). Таким образом изображение линия за линией формируется на бумаге. Лента в картридже, закольцованная петлёй Мёбиуса, при печати перематывается внутри картриджи. Относительно станины с молоточками она расположена под углом, что даёт возможность изнашивать её достаточно равномерно, а петля Мёбиуса позволяет увеличивать ресурс ленты, так как работа ведется с обеих сторон ленты.
	Существует две технологии, которые приводят в движение иголку или молоточек матричного принтера - это баллистическая технология (слева) и технология печати с запасённой энергией (справа). Баллистическая технология основана на электромагнитах, находящихся на каждой из иголок. Когда на электромагнит подаётся питание, он притягивает "пяточку" иголки (реализации могут варьироваться в зависимости от производителя) и она приводится в движение. Возвращается в исходное положение иголка под действием пружины. В случае технологии с запасённой энергией, в головке на каждой из иголочек присутствует постоянно изогнутая пружина, удерживаемая постоянным магнитом.
Обмотка, выполненная на постоянном магните, при подаче на неё питания создаёт небольшое магнитное поле, компенсирующее магнитную силу постоянного магнита. Этой компенсации становится достаточно для того, чтобы пружина оторвалась от магнита и иголка, приделанная к ней, пришла в движение. При снятии питания с обмотки, пружина вновь притягивается к постоянному магниту, что возвращает иголку в исходное состояние. Баллистическая технология является более старой, технология с запасённой энергией - более новой. Её основными преимуществами перед баллистической является то, что при работе головка меньше нагревается (ведь для компенсации силы магнита надо подать заметно меньшую мощность на катушку, чем в случае, когда именно электромагнит приводит иголку в действие), кроме того, сила удара иголки в головке с запасённой энергией зависит только от жёсткости постоянно согнутой пружины, а значит практически не меняется со временем и от нагрева. В принтерах серии Microline MX8000 используется принцип печати с запасённой энергией. Выигрыш этого решения виден сразу, стоит открыть крышку принтера: для охлаждения печатающей головки установлен всего один вентилятор, в то время как в принтерах, использующих баллистическую технологию их 4.

Как уже было сказано выше, минимальным элементом, осуществляющим печать в принтерах этой серии, является металлический фрет - продукт высоких технологий, для изготовления которого не используется механическая обработка: он вырезается при помощи лазера. Этот элемент имеет неограниченный срок службы, равный сроку службы самого принтера (в среднем - 5 лет). В линейно-матричных принтерах конкурентов используются блоки печатающих иголок, которые необходимо периодически заменять. Процедура замены предполагает кроме установки блоков иголок также их юстировку с тем, чтобы обеспечить приемлемое качество печати.

Для привода механизма подачи бумаги в принтерах Microline MX8000 используется многогранный вал, что полностью исключает возможность появления люфта при подаче бумаги. Конкуренты используют 4-гранный вал, что приводит к довольно скорому износу соединений в механизме подаче бумаги и появлению люфта при подаче.

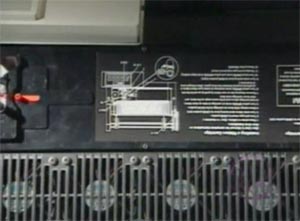

Для охлаждения печатающей головки принтеров Microline MX1000 используется один вентилятор	Для охлаждения печатающей головки линейно-матричных принтеров конкурентов необходимо 4 вентилятора

Привод подачи бумаги в принтерах Microline MX1000 исключает возможность появления люфта	4-гранный привод механизма подачи бумаги в принтерах конкурентов со временем изнашивается и появляется люфт

В принтерах серии Microline MX8000 реализовано множество протоколов управления печатью (эмуляций) и способов подключения к компьютеру и локальной сети. Так, стандартными интерфейсами в этих принтерах являются USB и последовательный порт RS232C. А параллельный порт IEEE-1284 Centronics и сетевой адаптер Ethernet – 10/100 Base T являются опциями (при этом существуют заводские комплектации, в которых сетевой адаптер Ethernet уже установлен - такие комплектации включают в описании буквы "ETH", например MX8100-PED-ETH-EUR). С середины 2018г заводские комплектации без сетевой карты более недоступны, т.е. теперь поставляются только модели с сетевым адаптером. Эмуляции - стандартно: LP+ (Printronix P-Series, P-Series XQ, Serial Matrix, IBM ProPrinter III XL, Epson FX-1050), опционально: ANSI, IPDS, PCL 2, DEC LG, TN5250/TN3270, Графическая эмуляция PGL и VGL. Перечень всех доступных для принтеров серии МХ8000 опций приведён на официальном сайте OKI.

Стоимость печати

С учётом того, что ресурсы картриджей приведены в страницах формата А4, расчёт стоимости печати произвести достаточно легко, если разделить стоимость картриджа (или комплекта картриджей) на его ресурс. Самым выгодным вариантом использования будет приобретение комплекта из 4-х картриджей повышенной ёмкости, цена которого (на 1 февраля 2020 г.) составляет 24 660 руб, а ресурс - 120 000 страниц (4 картриджа по 30 000 страниц каждый), соответственно стоимость одной страницы при использовании этого комплекта составит 20,6 копейки. Стоимость отпечатка при использовании картриджа стандартной ёмкости (что является единственным возможным вариантом для моделей MX1050CRB и MX8050) составит 31,5 копейки. Расчёт стоимости (а точнее - ресурса) отталкивается от текстовой печати в режиме DataProcessing который, как было сказано выше, существенно сокращается в случае графической печати с использованием драйверов. По оценкам пользователей, в случае постоянной работы в графическом режиме, стоимость отпечатка за счёт снижения ресурса ленты увеличивается примерно в 2-2.5 раза. Все расчеты приведены без учёта стоимости бумаги!

Драйверы и инструкции

Как уже было упомянуто выше, использование драйверов с этими принтерами - очень плохая идея, так как все их преимущества, такие как высокая скорость печати и низкая себестоимость, сходят на нет в следствии того, что печать через драйвер ведётся в графическом режиме, а значит с низкой скоростью и значительным износом ленты. В связи с этим настоятельно рекомендую во всех случаях стараться использовать принтеры серии MX8000 БЕЗ ДРАЙВЕРОВ, отправляя на них данные напрямую, например копированием на сетевой порт по IP-адресу. Если же без использования драйверов обойтись невозможно, их можно взять по ссылке ниже, так как на официальном веб-сайте OKI эти драйверы отсутствуют.

Win7,Win8,Win10(32/64Bit),2008R2,2012(32/64 Bit) (458кб)

Разархивируйте скачанный zip-файл и запустите находящийся в нём exe-файл, подтвердив права администратора, после чего следуйте указаниям установщика. Драйвер существует только на английском языке! Обратите внимание, что этот драйвер универсальный и подходит ко всем моделям серии MX8000, а также ко всем моделям серии MX1000CRB (MX1050-CRB, MX1100-CRB, MX1150-CRB, MX1200-CRB) и даже более старым моделям серии MX1000 без картриджа (с катушками: MX1050, MX1100, MX1150, MX1200), поддержка которых закончилась в 2017 году, но драйвер, тем не менее, с ними всё ещё работает!

Что касается инструкций (мануалов), то с ними дела обстоят значительно хуже. На русском языке существует только очень компактная инструкция по установке. Все остальные материалы представлены только на английском языке. Для удобства понимания привожу, также, ссылку на русскоязычное руководство пользователя для предыдущей серии - ML1000 (ещё тех, которые с катушками), большая часть материала которого может быть использована и для принтеров серии ML8000, однако так как система меню последних изменена с текстовой на графическую, полного соответствия, увы, не будет. Но в общем разобраться можно. Итак, руководства пользователя:

Инструкция по установке (включая русский, 526кб)
Руководство администратора (англ, 6 493кб)
Руководство программиста, эмуляция LP+ (англ, 5 809кб)
Руководство пользователя MX1000 (рус, 9 324кб) - справочно!


Где купить?

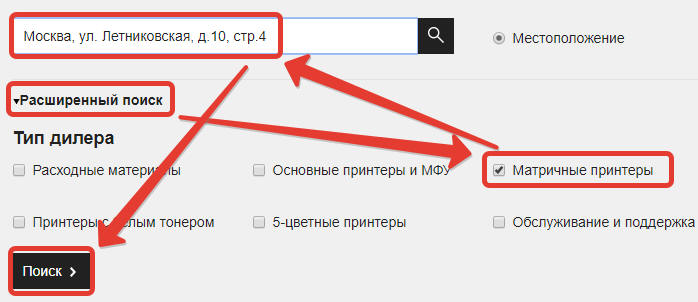

Приобрести принтеры серии OKI MX8000 можно у авторизованных партнёров OKI, в том числе через их интернет-магазины с доставкой по России. Полный список авторизованных партнёров можно найти на официальном сайте OKI в разделе ПОИСК ДИЛЕРА. Здесь рекомендуется открыть расширенный поиск и поставить галочку напротив пункта "Матричные принтеры", после чего ввести в поле поиска СВОЙ адрес и нажать кнопку Поиск. Система выдаст список партнёров, первым из которых будет наиболее близкий по расстоянию к введённому в поле поиска адресу партнёр, занимающийся матричными принтерами:

После приобретения принтера вполне возможна его самостоятельная установка (на гарантию самостоятельная установка не влияет). Процедура не требует специальных инструментов и навыков, однако для корректной работы с вашей системой скорее всего потребуется привлечь к настройке вашего системного администратора. Основную информацию о настройках самого принтера можно почерпнуть вот из этой статьи (отличие от описанной там процедуры будет по сути только в типе используемой ленты и во внешнем виде системы меню на экране принтера). Перед приобретением принтера этой модели настоятельно рекомендую провести всестороннее тестирование устройства в вашем офисе, для чего мы можем предоставить демо-экземпляр. Для организации тестирования нужно обратиться по адресу sales@oki.ru
